ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Комплекс предназначен для мониторинга технического состояния обсадных колонн, насосно-компрессорных труб и заколонного пространства скважин при проведении экспертизы промышленной безопасности незаглушенных скважин через насосно-компрессорные трубы, не выводя скважины из эксплуатации.
Комплекс позволяет:
- осуществлять цементометрию работающих газовых скважин;
- выявлять техногенные каверны в отдающих газовых пластах;
- выявлять заколонные и межколонные скопления газа;
- определять Кг объектов;
- осуществлять построение литологической модели скважин
ОБЛАСТИ ПРИМЕНЕНИЯ
Cкважины обсаженные колонной труб наружным диаметром не более 180 мм, через насосно-компрессорные трубы с внутренним диаметром не менее 60 мм, при суммарной толщине
исследуемых колонн до 30 мм, с максимальной рабочей температурой на забое 120° С и максимальным гидростатическим давлением 80 МПа.

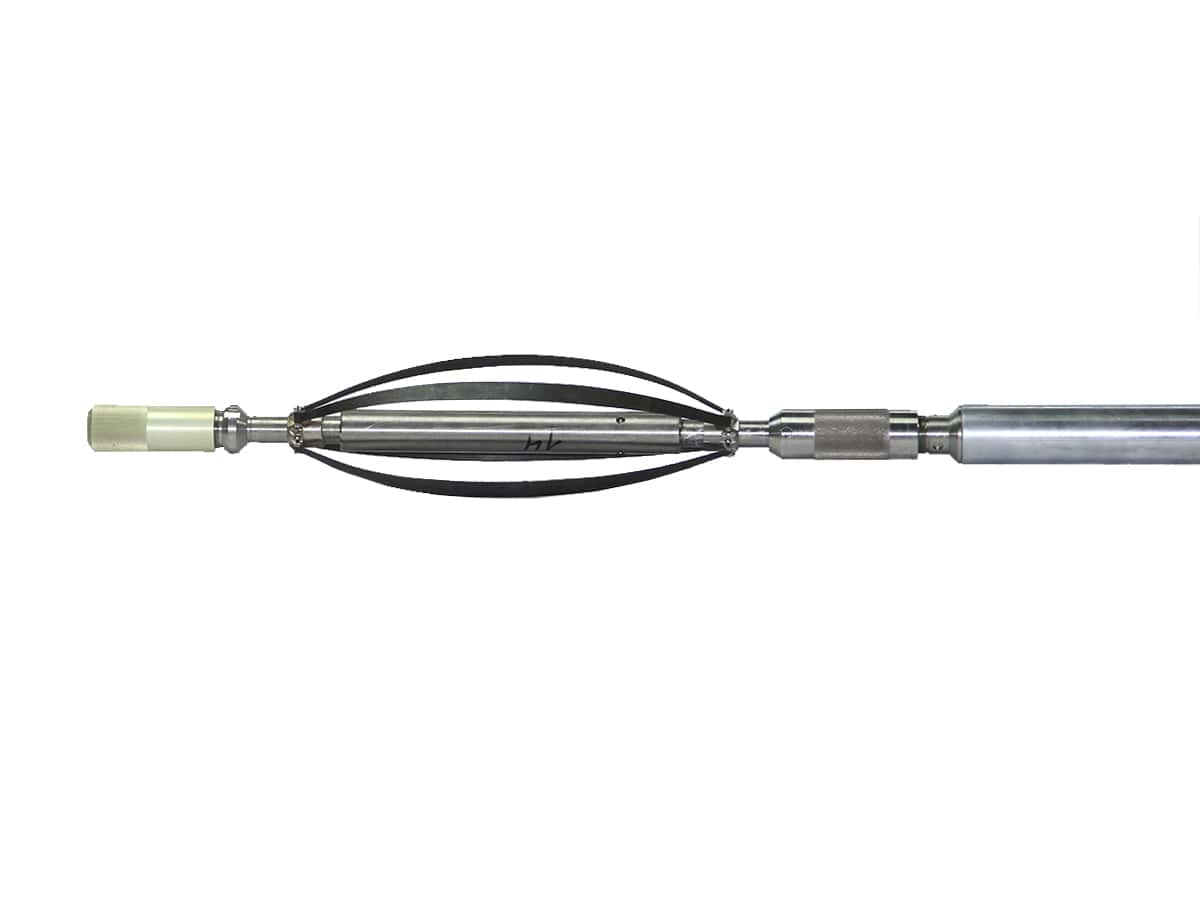

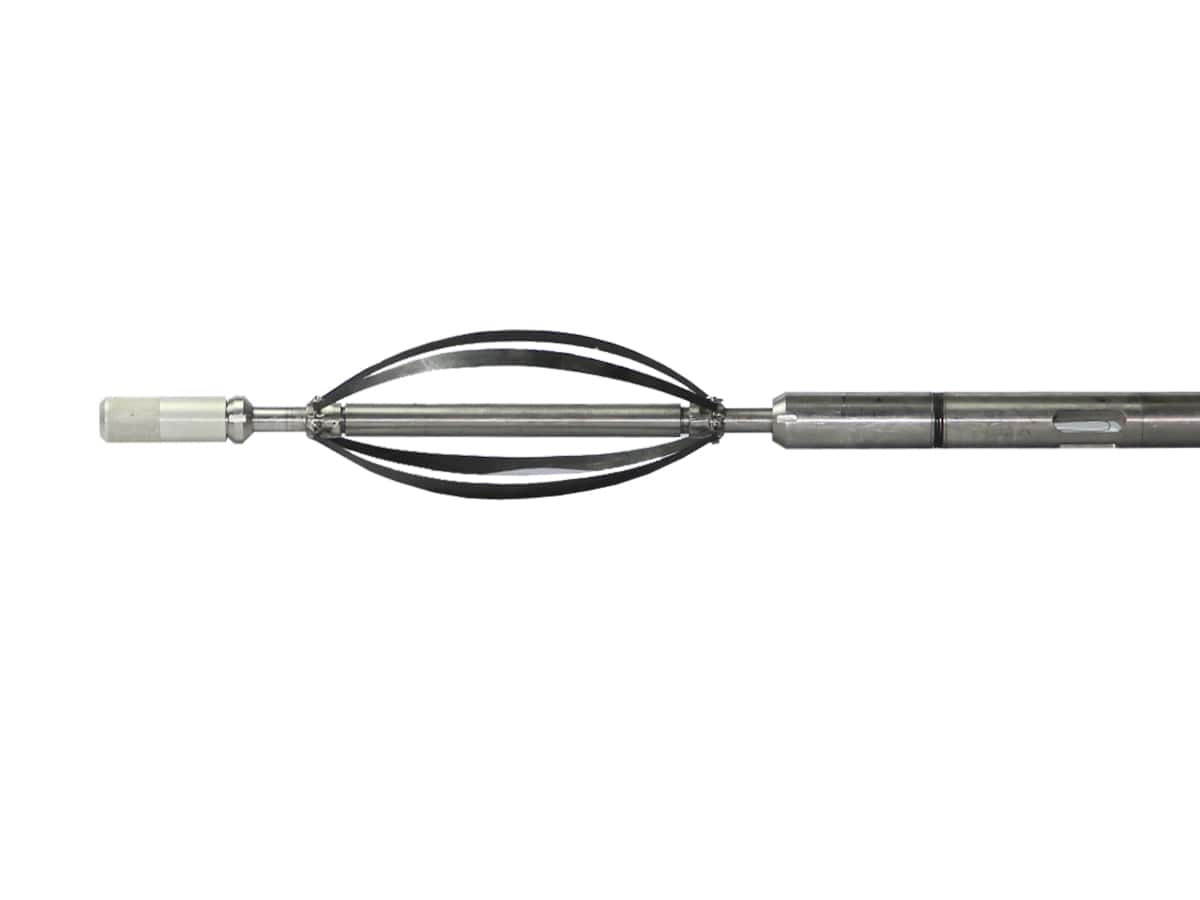

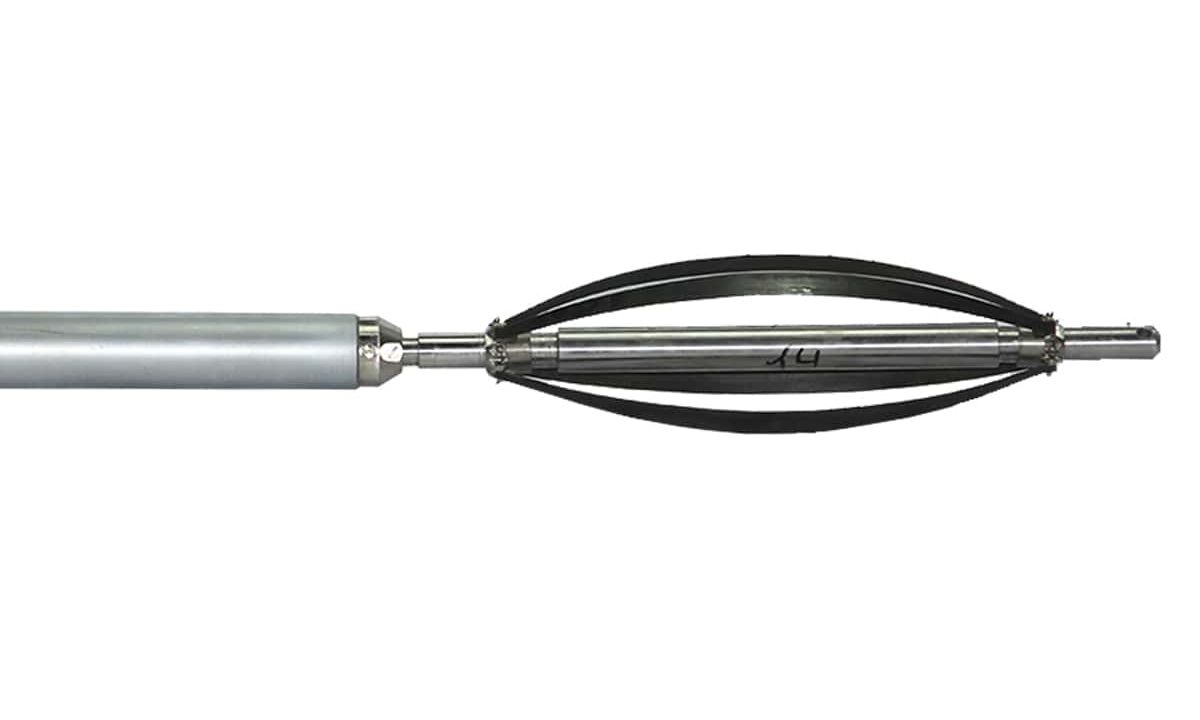

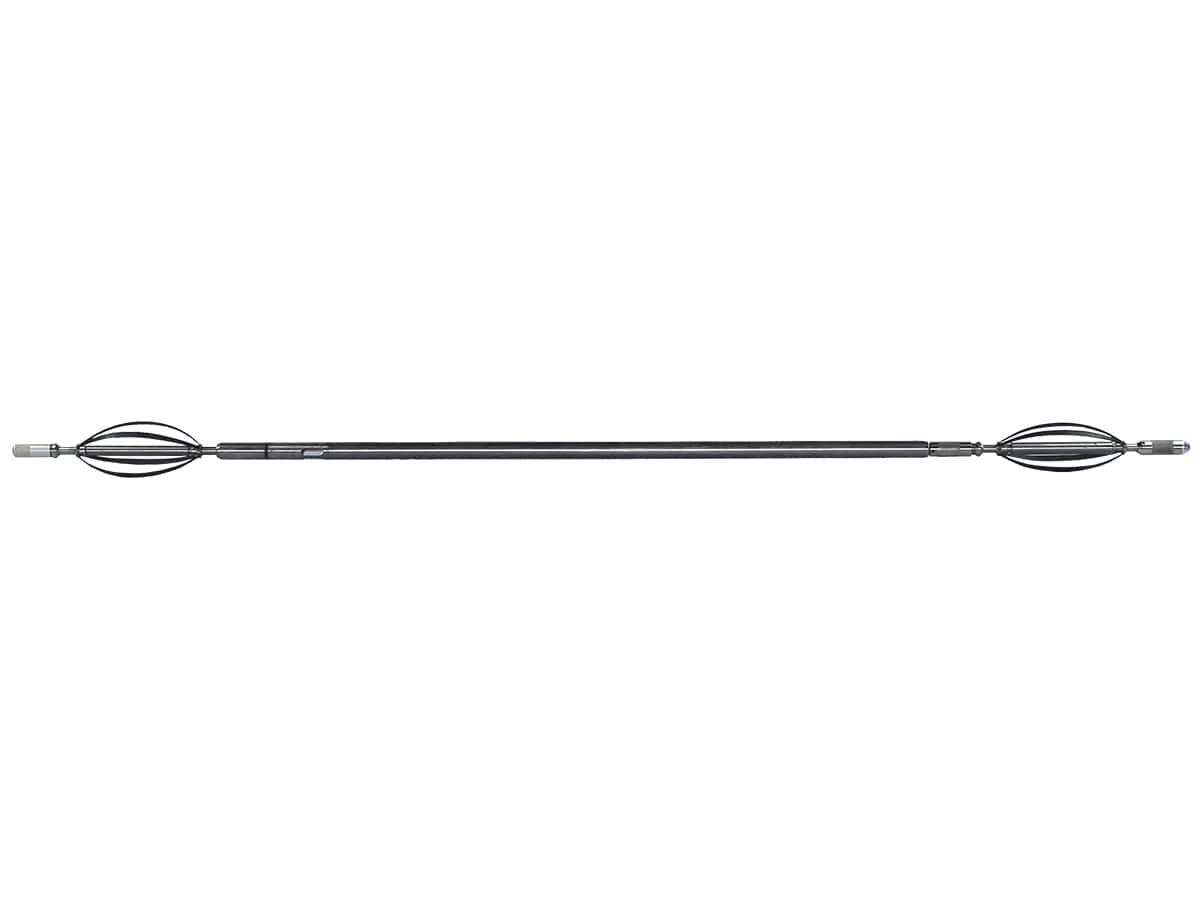

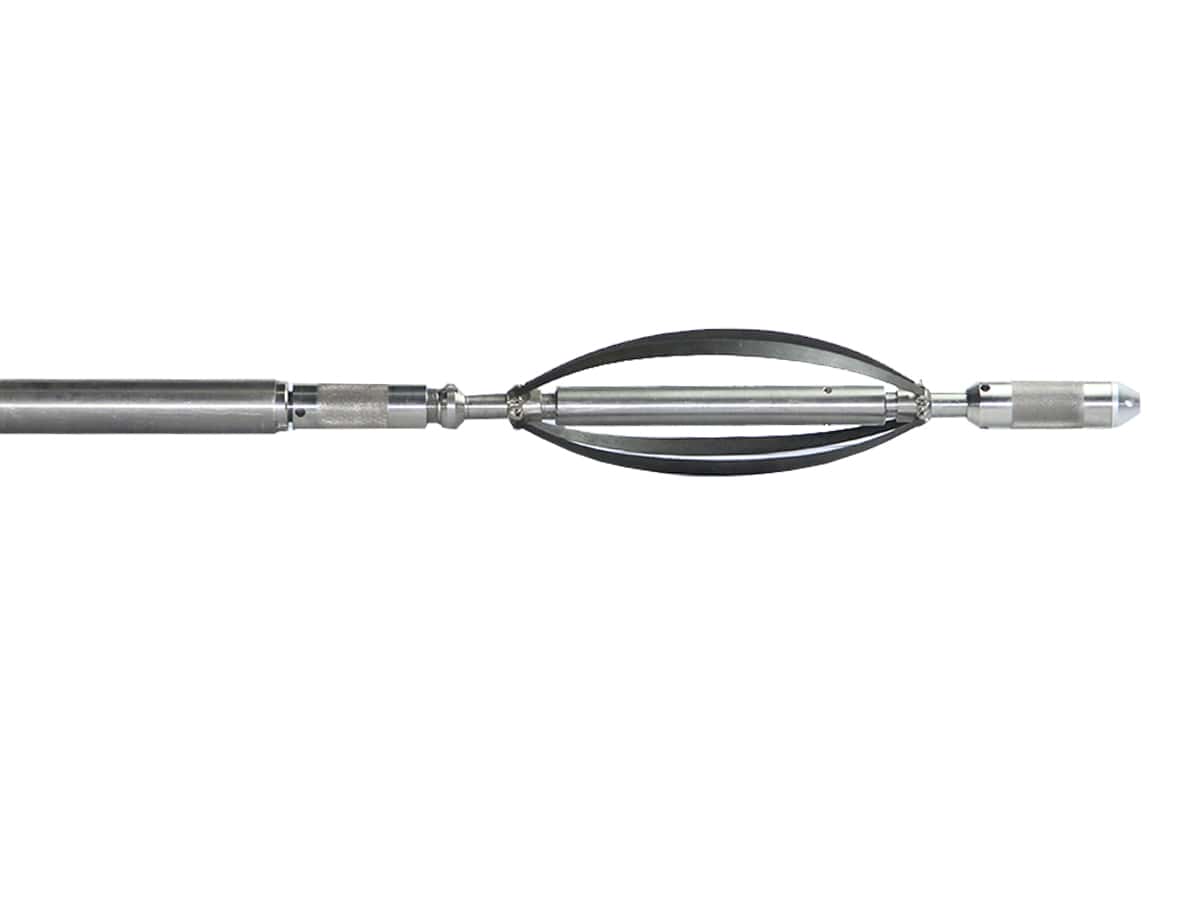

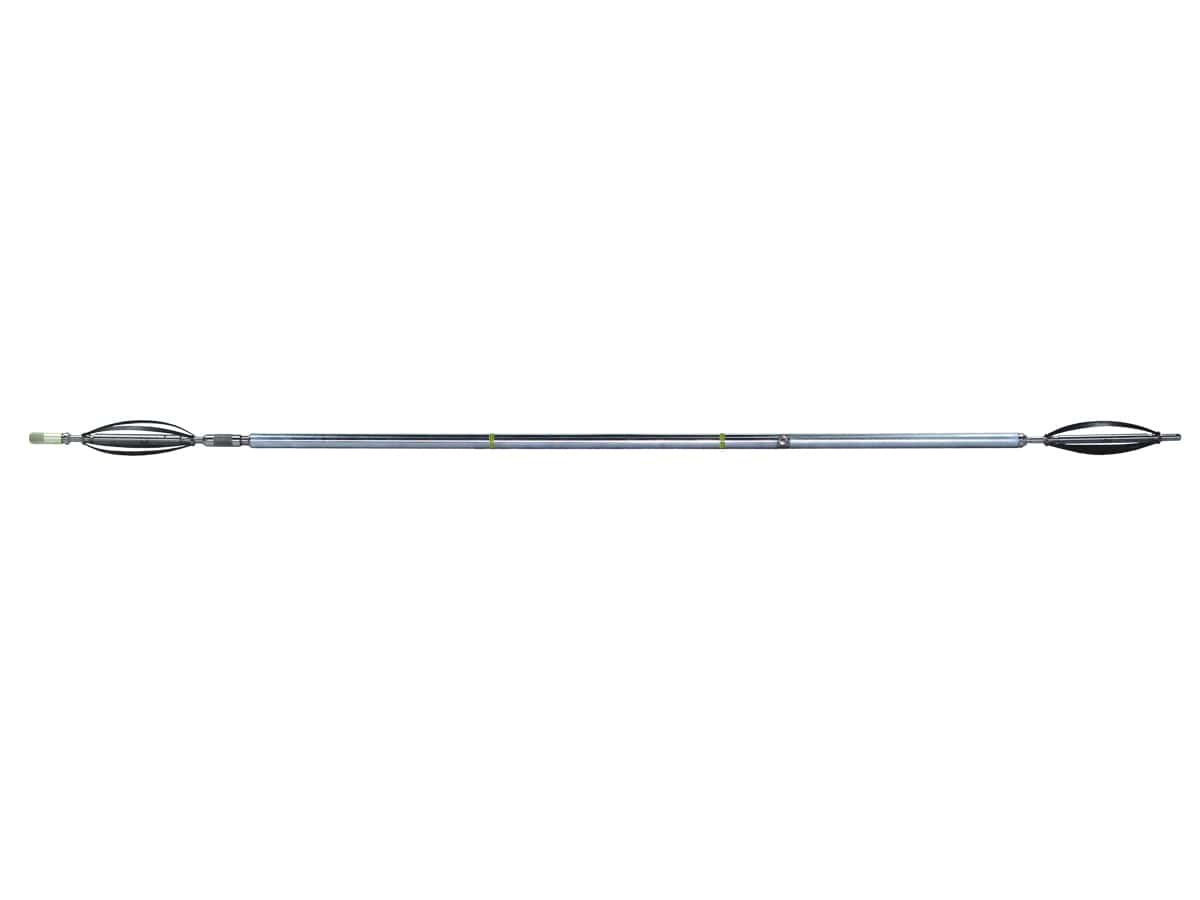

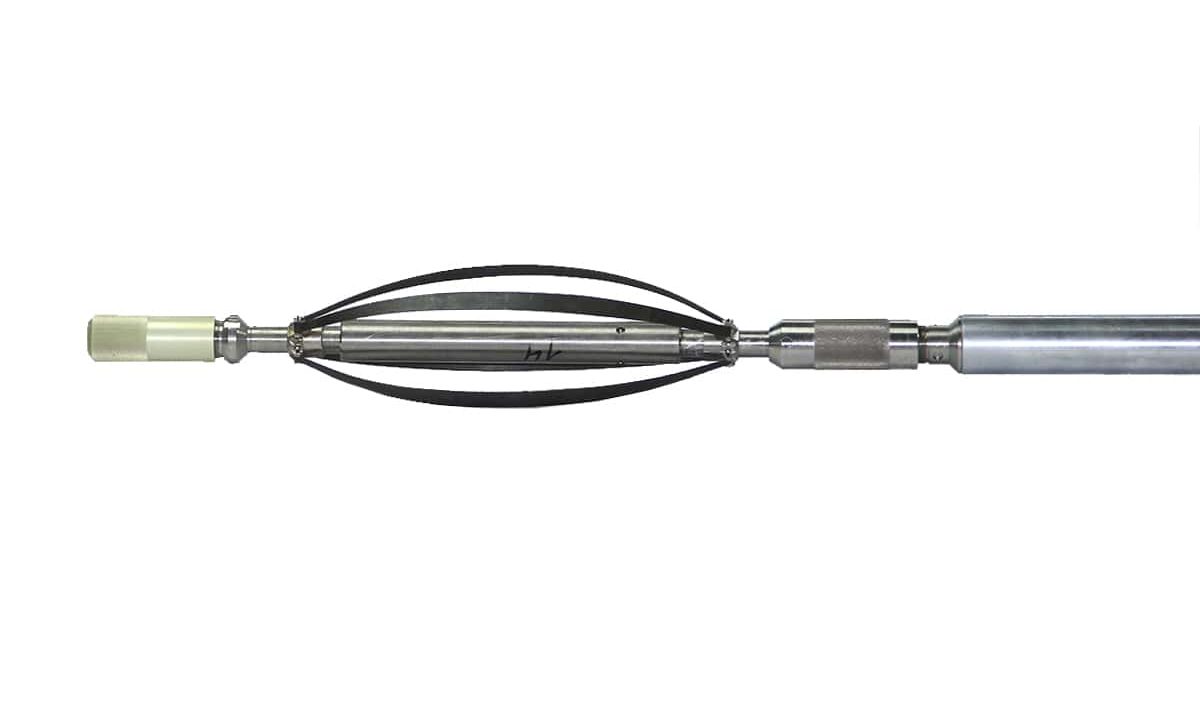

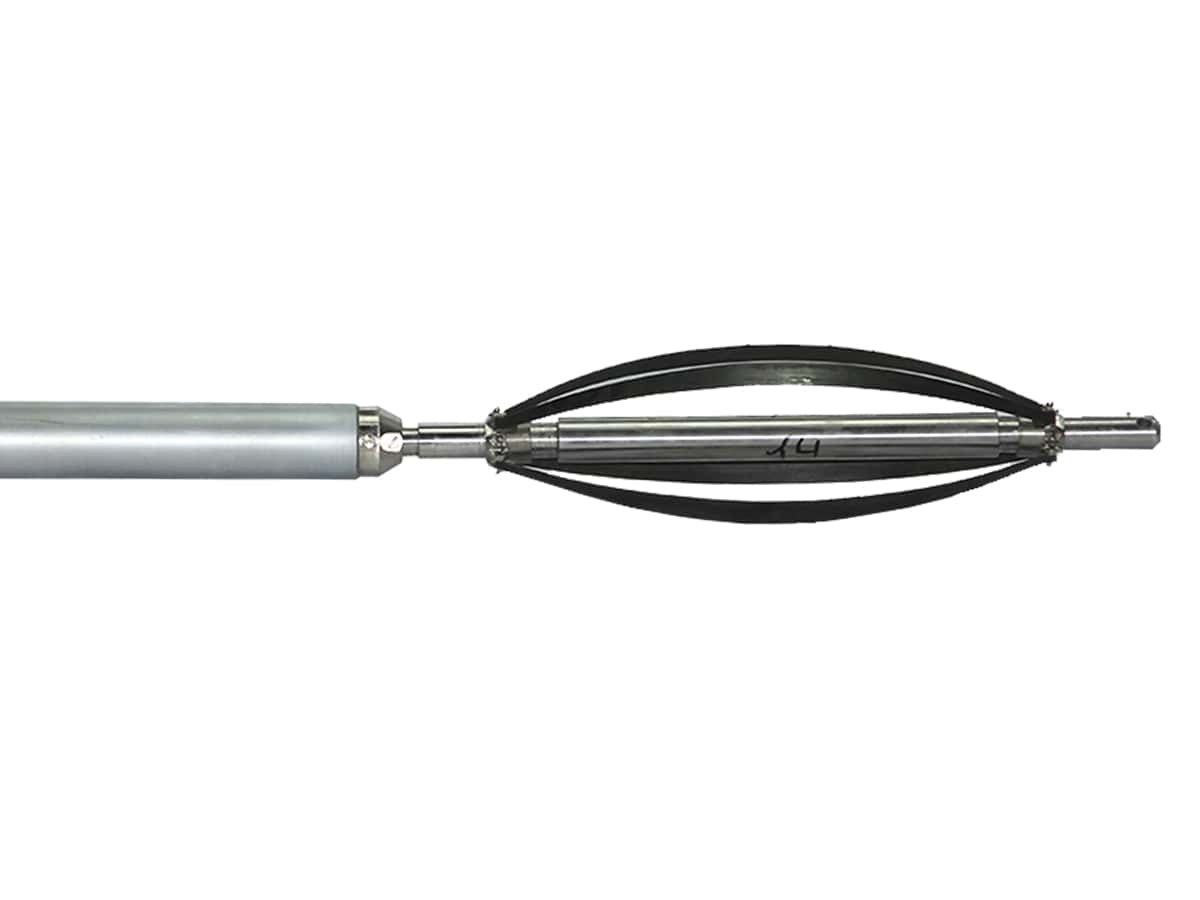

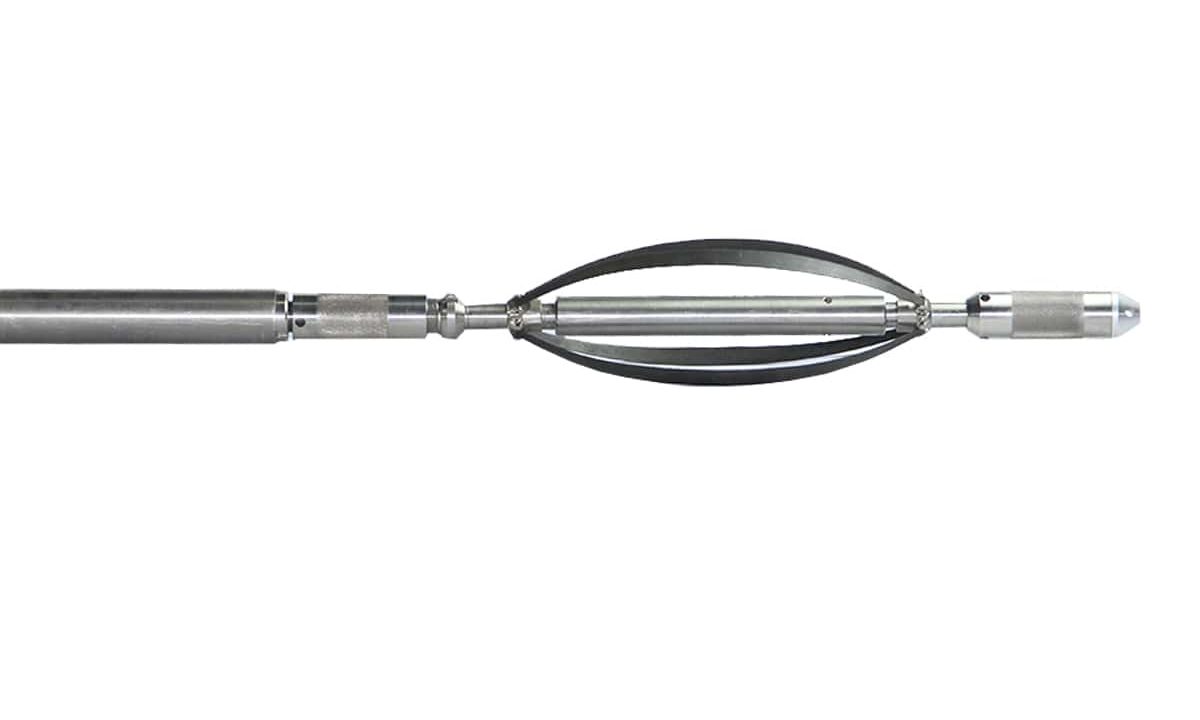

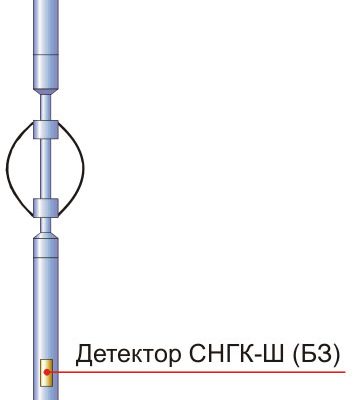

Скважинный прибор ОТСК-ОСЗП состоит из двух модулей, имеющих возможность как самостоятельной, так и совместной работы. Верхний модуль скважинного прибора (ОТСК) состоит из зонда СГК, зонда сканирующего магнитоимпульсного дефектоскопа, термометра и индикатора давления. Нижний модуль скважинного прибора (ОСЗП) состоит из двух зондов нейтрон-нейтронного каротажа (ННК), расположенных ниже закрытого радионуклидного источника быстрых нейтронов (ЗРнИ), и трех зондов спектрометрического нейтронного гамма каротажа широкодиапазонного (СНГК-Ш), расположенных выше ЗРнИ. Скважинный прибор центрируется тремя центраторами. Для возможности работы каждого модуля раздельно скважинный прибор дополнительно укомплектован четвертым центратором (непроходным).
Малогабаритная аппаратура опробовалась на нефтяных и газовых месторождениях
России, Германии, Казахстана и др.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модуль ОТСК | |
| Количество исследуемых труб | 1; 2 |
| Минимальный внутренний диаметр исследуемых труб, мм | 59 |
| Максимальный наружный диаметр исследуемых труб, мм при исследовании одиночной трубы при исследовании обсадной трубы через НКТ | 180 324 |
| Минимально определяемая толщина одиночной трубы, мм | 3 |
| Максимально определяемая толщина одиночной трубы, мм | 19 |
| Максимальная суммарная толщина двух исследуемых труб, мм | 30 |
| Основная погрешность измерения толщины стенки трубы, мм при исследовании одиночной трубы 2,5" при исследовании одиночной трубы 5" | ±0,3 ±0,4 |
| Основная погрешность измерения толщины стенки труб в двухколонной конструкции, мм: для НКТ 2,5” внутри ОК 5” для ОК 5” через НКТ 2,5” для ОК 5” внутри ОК 10” | ±0,4 ±0,7 ±0,5 |
| Минимальная протяженность обнаруживаемого дефекта типа «продольная трещина» вдоль оси трубы, мм: при исследовании НКТ 2,5" при исследовании ОК 5" при исследовании ОК 5" сквозь НКТ 2,5" | 20 30 70 |
| Минимальная протяженность обнаруживаемого дефекта типа «отверстие» вдоль оси трубы, мм: при исследовании НКТ 2,5" при исследовании ОК 5" при исследовании ОК 5" сквозь НКТ 2,5" | 14 30 70 |
| Минимальная протяженность обнаруживаемого дефекта типа «поперечная трещина», мм: при исследовании НКТ 2,5" при исследовании ОК 5" | 40 80 |
| Энергетическое разрешение зонда СГК,% | не более 15 |
| Нижняя граница энергетического диапазона регистрации гамма-квантов зонда СГК, МэВ | не более 0,1 |
| Верхняя граница энергетического диапазона регистрации гамма-квантов зонда СГК, МэВ | не менее 3 |
| Основная относительная погрешность преобразования энергии гамма-квантов в амплитуду импульсов (интегральная нелинейность энергетической шкалы спектра СГК), % | не более ± 3 |
| Разрешающая способность термометра, °С | 0,01 |
| Постоянная времени термометра, с | 0,5 |
| Диапазон индикации давления, атм. | 1-800 |
| Номинальный диаметр, мм | 48 |
| Длина без центратора, мм | не более 2600 |
| Вес, кг | не более 12 |
| Модуль ОСЗП | |
| Количество градаций определения степени заполнения цементным камнем заколонного и межколонного пространства через НКТ | 4 |
| Выявление технологических каверн в работающих коллекторах и оценка их размеров: минимальное локальное увеличение номинального радиуса скважин, см минимальная высота каверны, см | 5 шаг квантования по глубине |
| Основная относительная погрешность определения коэффициента газонасыщенности пласта, % | ± 10 |
| Количество детекторов зондов: СНГК-Ш ННК | 3 2 |
| Диапазон измерения водонасыщенной пористости пород по методу 2ННК, % | 1 - 40 |
| Основная относительная погрешность измерения коэффициента пористости (Кп) в диапазоне 1 – 40 % не превышает, % | 4,2+2,3(40/Kп-1) |
| Энергетическое разрешение зондов СНГК, измеренное по пику Cs137 % | не более15 |
| Нижняя граница энергетического диапазона регистрации гамма-квантов всех зондов СНГК-Ш, МэВ, | не более 0.1 |
| Верхняя граница энергетического диапазона регистрации гамма-квантов низкоэнергетической части спектров всех зондов СНГК-Ш, МэВ, | не менее 0.6 |
| Верхняя граница энергетического диапазона регистрации полных спектров всех зондов СНГК-Ш, МэВ, | не менее 8 |
| Основная относительная погрешность преобразования энергии гамма-квантов в амплитуду импульсов (нелинейность энергетических шкал спектров, СНГК), % | не более ±3 |
| Номинальный диаметр, мм | 48 |
| Длина с центраторами, мм | не более 3700 |
| Вес нижнего модуля прибора с центраторами,кг | не более 25 |
| Условия эксплуатации | |
| Максимальное рабочее давление, МПа | 80 |
| Диапазон рабочих температур, оС | от +5 до +120 |
| Применяемый каротажный кабель, количество жил | 1–3 |
| Максимальная длина одножильного кабеля | до 5 км |
| Наземная часть аппаратуры | |
| Формат передачи данных | Манчестер-2 |
| Скорость передачи данных, МБод | 1/48 |
| Ток питания скважинного прибора, мА | не более 250 |
| Питание | 180–260В, 50Гц |
| Потребляемая мощность, Вт | не более 30 |
| Габаритные размеры, длина x ширина x высота, мм: | 330 x 270 x 75 |
| Масса, кг | 4 |
| Относительная влажность воздуха, % | не более 98 |
| Атмосферное давление, кПа (мм рт ст) | 60 – 106 (450 – 800) |
