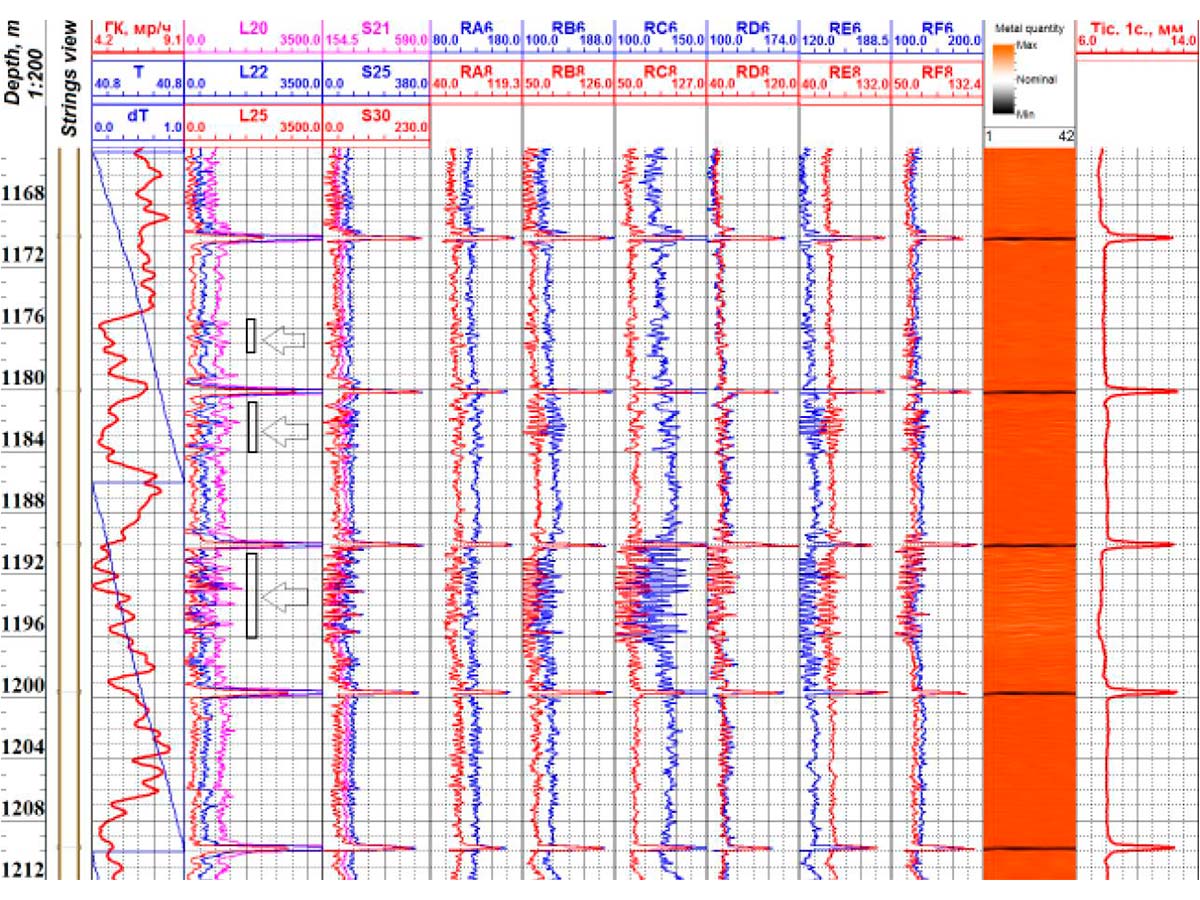

предназначен для проведения контроля технического состояния стальных обсадных и насосно-компрессорных труб в незаглушенных газовых и нефтяных скважинах одноколонных и многоколонных конструкций, уточнения интервалов перфорации.
Особенности и преимущества:
- Возможность проведения дефектоскопии и толщинометрии двух труб с определением величины изменения толщины стенок этих труб и их поперечных и продольных дефектов*.
- Возможность определения многоколонной конструкции скважины (до 4-х труб).
- Наличие высокочувствительного термометра и ГК - для привязки по глубине.
Состав аппаратуры:
- Цифровой скважинный прибор с двумя центрирующими устройствами, наземный интерфейсный блок с источником питания, программное обеспечение, ПКУ.
- Работает с компьютером типа Notebook (мобильный вариант) или в составе любой программно-управляемой каротажной станции.
Технические характеристики:
| Максимальный диаметр исследуемых труб, мм | 324 |
| Разрешаюшая способность термометра, °С | 0,01 |
| Постоянная времени термометра, с | 0,5 |
| Погрешность измерения толщины стенки одиночной трубы, мм - при исследовании одиночной трубы 2,5” - при исследовании одиночной трубы 5” | ±0,3 ±0,4 |
| Погрешность измерения толщины стенки обсадной трубы 5” сквозь НКТ, мм | ±0,7 |
| Минимальная протяженность обнаруживаемого дефекта типа “трещина” вдоль оси трубы: - при исследовании одиночной трубы 2,5”, мм - при исследовании одиночной трубы 5”, мм - при исследовании 5” обсадной трубы через НКТ, мм | 14 30 70 |
| Минимальная протяженность обнаруживаемого дефекта типа “поперечная трещина” | 1/6 периметра |
| Максимальная температура эксплуатации, °С | 120 (150) |
| Максимальное рабочее давление, МПа | 100 (120) |
| Габаритные размеры скважинного прибора, мм: - диаметр - длина с центраторами и модулем ГК | 42 2595 |
| Вес скважинного прибора с модулем ГК, кг: | 9 |
*высокое радиальное и азимутальное разрешение.
