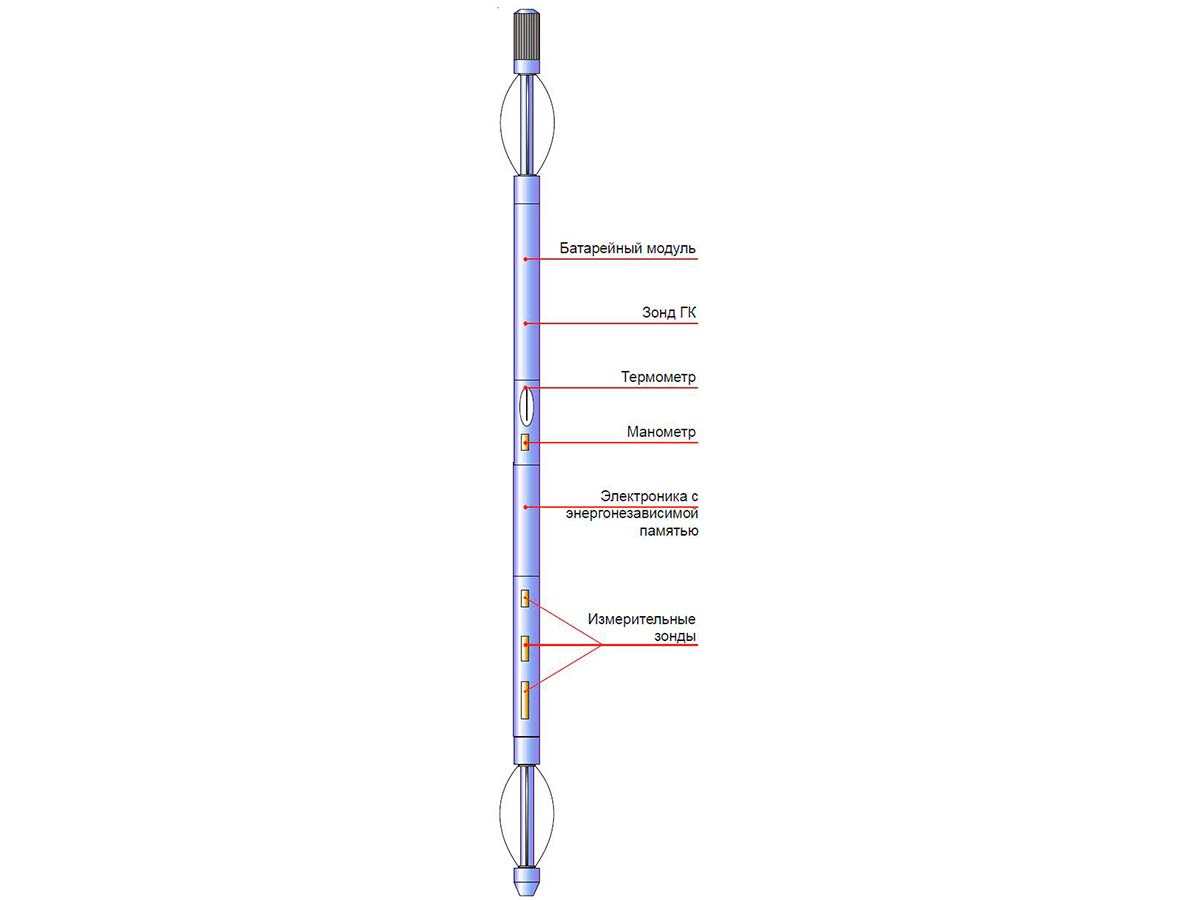

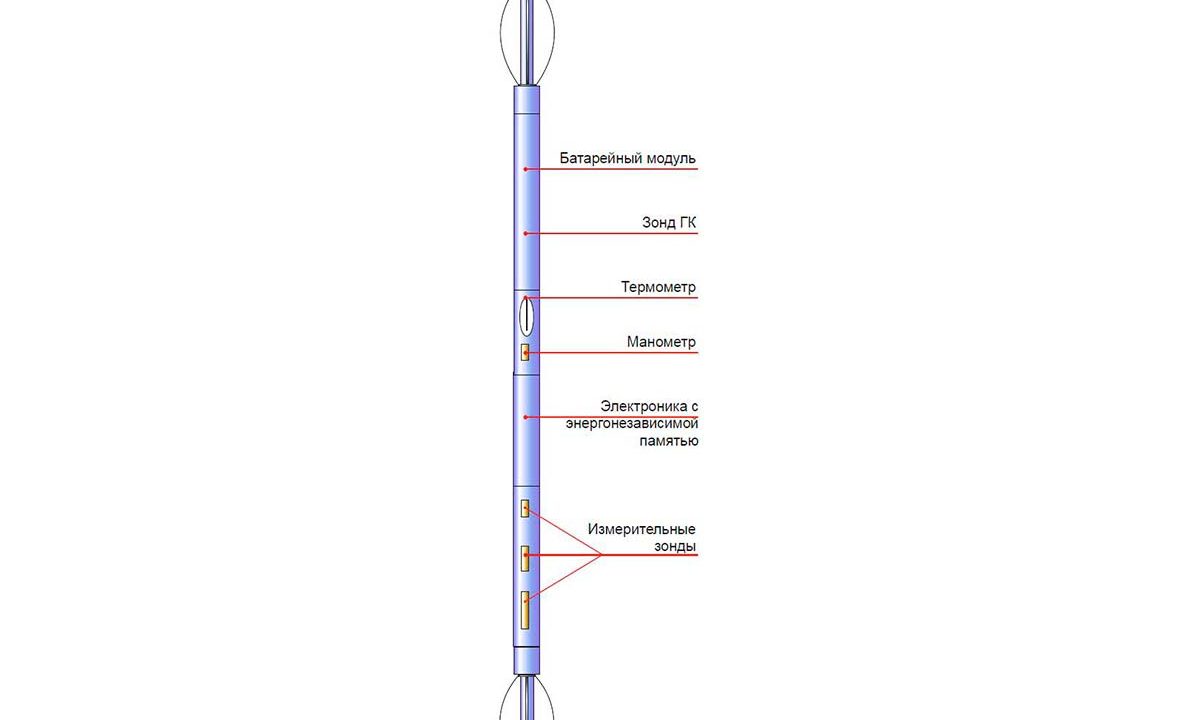

предназначен для проведения контроля технического состояния НКТ, обсадных колонн и скважинных фильтров. Дефектоскоп-толщиномер включает в себя высокочувствительный термометр, зонд гамма-каротажа, датчик давления с записью результатов измерений в энергонезависимую память.
Во вновь бурящихся скважинах МИД-А используется для контроля:
- конструкции скважины до трех колонн;
- соответствия проекту интервалов установки колонн с разным диаметром и толщиной стенки;
- интервала установки хвостовиков;
- целостности колонны и степени износа в процессе работы инструмента.
В действующих скважинах комплекс МИД-А позволяет определить:
- интервалы перфорации;
- местоположение сквозных нарушений;
- разрыв колонн в двухколонной конструкции;
- фактические интервалы установки герметизирующих пластырей;
- фактическую глубину установки заколонных пакеров и т.п.;
- интервалы коррозии и степень износа колонны;
- интервалы нарушений колонны, требующие ремонта;
- толщину первой и второй колонн.
Технические характеристики:
| Максимальный диаметр исследуемых труб, мм | 473 |
| Погрешность измерения толщины стенки одиночной трубы, мм - при исследовании одиночной трубы 2,5” - при исследовании одиночной трубы 5” | ±0,4 ±0,5 |
| Погрешность измерения толщины стенки обсадной трубы 5” сквозь НКТ, мм | ±0,7 |
| Минимальная протяженность дефекта типа "трещина” вдоль оси трубы, мм: - при исследовании одиночной трубы 2,5” - при исследовании одиночной трубы 5” - при исследовании 5” обсадной трубы через НКТ | 20 30 70 |
| Минимальная протяженность обнаруживаемого дефекта типа “поперечная трещина” | 1/6 периметра |
| Разрешающая способность термометра, °С | 0,01 |
| Постоянная времени термометра, с | 0,5 |
| Максимальная температура эксплуатации, °С | 120, 150 |
| Максимальное рабочее давление, МПа | 100 |
| Габаритные размеры скважинного прибора, мм: - диаметр - длина | 48 5097 |
| Время автономной работы, ч | не менее 30 |
