Аппаратура АМЦ-ВСП-3-48 предназначена для высокочувствительной трехкомпонентной скважинной сейсморазведки в вертикальных и наклонно-направленных скважинах.
СОСТАВ АППАРАТУРЫ

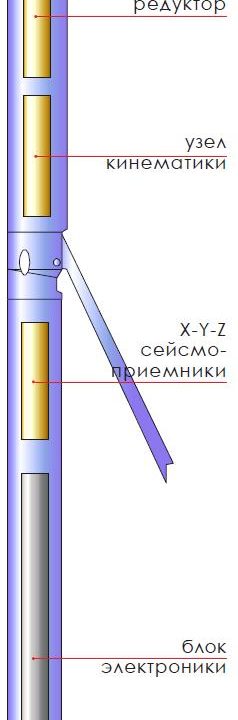

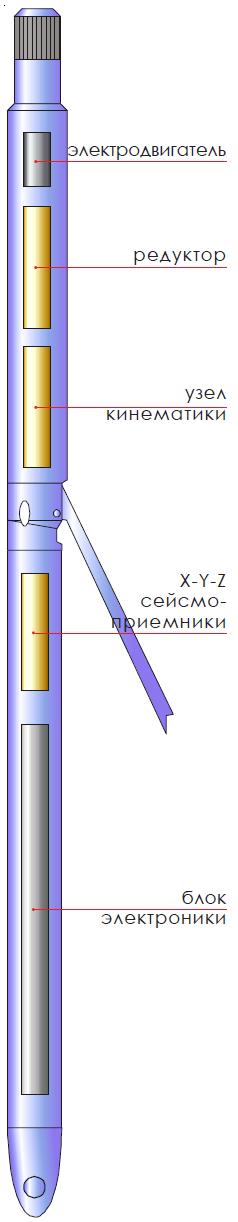

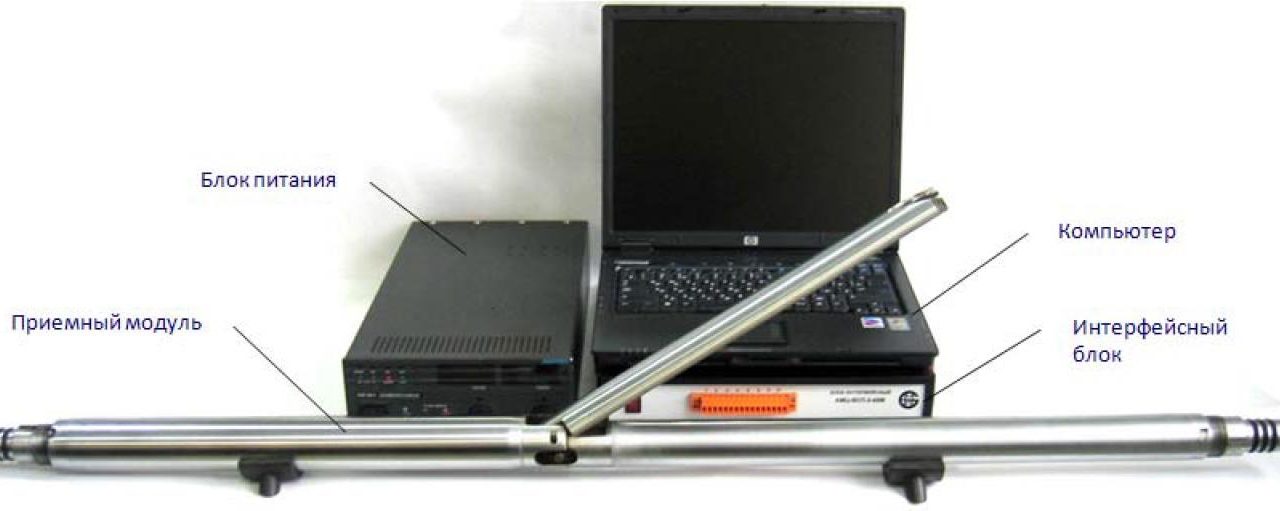

- Цифровой сейсмический многомодульный скважинный зонд, состоящий из идентичных скважинных приемных модулей, соединяемых между собой кабельными перемычками, ретрансляторного модуля и модуля ГК (для привязки глубин).
- Комплект наземного оборудования, в состав которого входит компьютер типа NOTEBOOK, программно-управляемый блок питания скважинного зонда и интерфейсный блок.
- Технологическое программное обеспечение (ТПО), обеспечивающее автоматическое тестирования всего комплекса, управление всеми технологическими процессами в ходе выполнения работ, проведения препроцессинга и контроля качества получаемых данных, автоматизацию ведения и документирования рапорта оператора.
Особенности и преимущества
- возможность наращивания числа приемных модулей в зонде, их взаимозаменяемость;
- возможность работы с любым типом каротажного кабеля, включая одножильный;
- сверхнизкий уровень собственных инструментальных шумов, позволяющий регистрировать слабые сейсмические сигналы и использовать при работе сейсмические невзрывные источники с невысокой энергией; отсутствие промышленных сетевых помех;
- наличие в приемных модулях программно-управляемых калибраторов, позволяющих контролировать и учитывать изменение метрологических характеристик электронных измерительных каналов и сейсмоприемников в реальных скважинных условиях;
- малые габариты и масса приемных модулей, а также использование в модулях программно-управляемого мощного электромеханического прижимного устройства, обеспечивающего минимальное влияние резонанса системы «прибор-стенка скважины», а также волн-помех (гидроволна, кабельные волны) на регистрируемые сейсмические колебания;
- возможность дополнительного контроля глубины с помощью встроенного модуля гамма-каротажа;
- простота использования и универсальность ТПО, обеспечивающая возможность его применения при различных модификациях скважинной сейсморазведки.
Аппаратура может работать с различными системами синхронизации с импульсными и вибрационными источниками сейсмических возбуждений.
Технические характеристики
| Число приемных модулей в зонде | до 31 |
| Конструкция узла сейсмоприемников | трехкомпонентная ортогональная |
| Тип применяемых сейсмоприемников | OMNI-15Hz (всенаправленные) |
| Шаг дискретизации сигналов, мс | 0,25 / 0,5 / 1,0 / 2,0 |
| Разрядность аналого-цифрового преобразования | 32 |
| Инструментальный шум (1 мс), мкВ не более | 0,1 |
| Габаритные размеры, мм диаметр длина | 50 1100 |
| Вес приемного модуля , кг | 10 |
| Усилие на конце рычага прижимного устройства модуля, кг не менее | 85 |
| Длина межмодульных кабельных перемычек, м | 10 / 20 |
| Максимальное гидростатическое давление, МПа | 100 |
| Максимальная температура эксплуатации (варианты исполнения), °С | 120 / 150 / 175 |

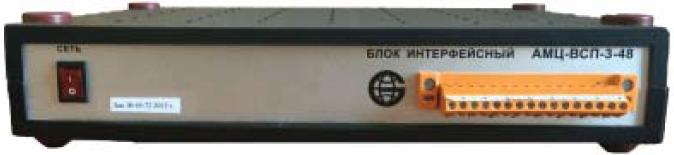

Блок интерфейсный аппаратуры АМЦ-ВСП-3-48
предназначен для цифровой связи со скважинными приемными модулями, сопряжения с системой синхронизации сейсмических возбуждений и регистрации сигналов наземных контрольных каналов.
| Формат передачи данных | Манчестер-2 |
| Тип используемого геофизического кабеля | любой, включая одножильный |
| Скорость обмена данными , Мбод | до 1/6 |
| Количество наземных каналов сигналы системы синхронизации контрольные сейсмоприемники | 8 2 6 |
| Тип системы синхронизации | любой для импульсных и вибрационных источников |
| Интерфейс связи с компьютером | USB 2.0 |
| Операционная система компьютера | Windows XP, 7, 8.1 |
| Электропитание, В/Гц | 220 (± 40)/50 |
| Габаритные размеры, мм: | 330 × 300 × 120 |
| Масса, кг | не более 6 |

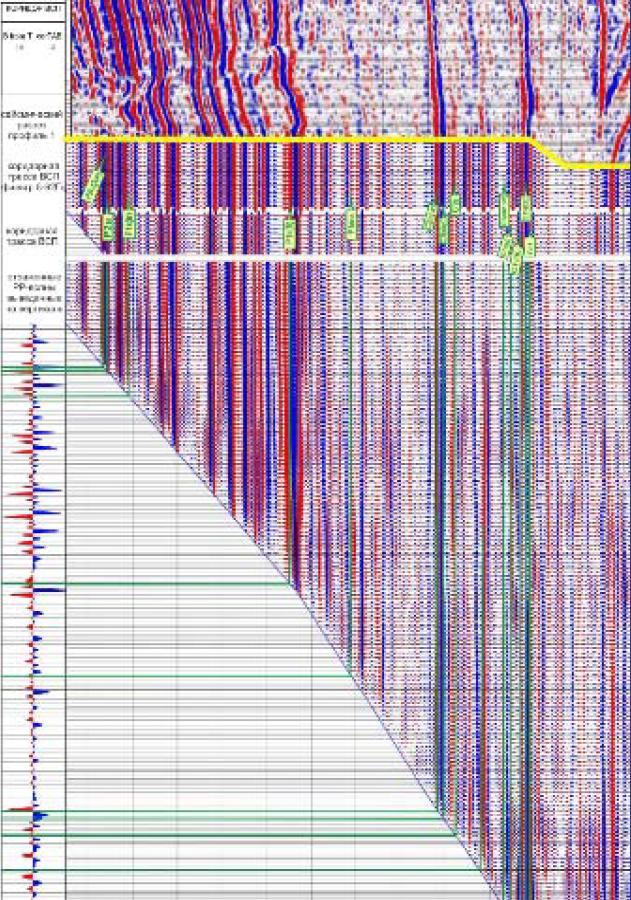

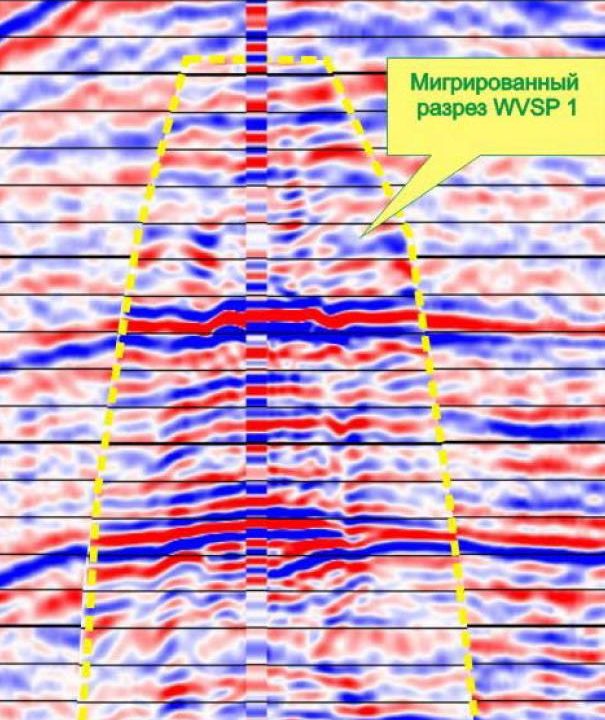

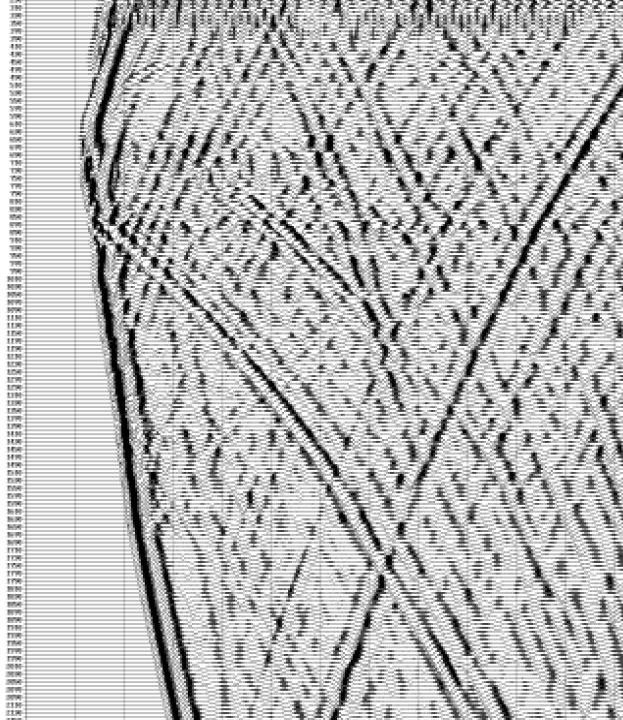

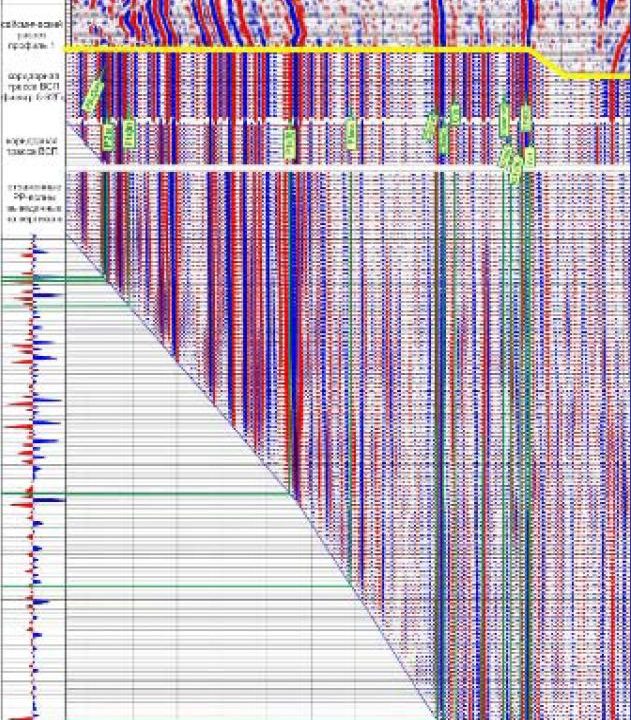

Возможности аппаратуры АМЦ-ВСП-3-48
Аппаратура АМЦ-ВСП позволяет проводить работы как в сухопутных, так и в морских скважинах в режимах различных модификаций скважинной сейсморазведки: ВСП, НВСП, уровенное ВСП (МОГ, Walkaway), 3Д-ВСП, микросейсмика (мониторинг гидроразрыва пластов).
Возможность высокочастотных измерений позволяет использовать аппаратуру АМЦ-ВСП для межскважинной сейсмотомографии, для решения задач инженерной геологии, а также для изучения малоамплитудной тектоники рудно-угольных месторождений.
Возможность аппаратуры АМЦ-ВСП осуществлять метрологическую калибровку характеристик сейсмо-приемников в каждой точке измерений позволяет проводить прецизионные трехкомпонентные измерения и применять высокоточные поляризационные методы обработки данных.
Получаемые с помощью аппаратуры АМЦ-ВСП результаты скважинной сейсморазведки широко используются для изучения строения околоскважинного и подзабойного пространства, для подготовки рекомендаций к бурению.
